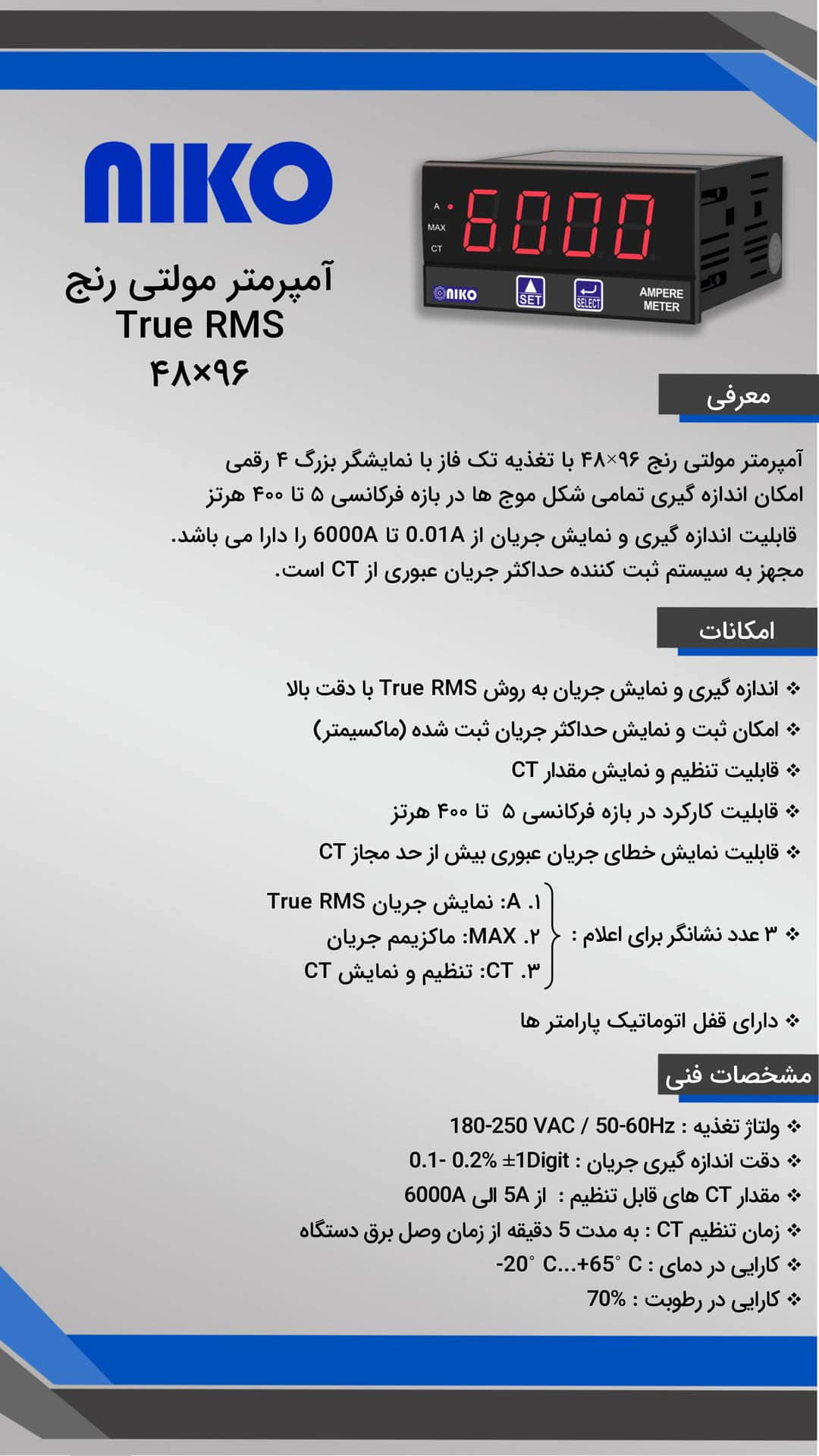

آمپرمتر دیجیتال تابلویی ۹۶×۴۸ نیکو
- سنجش جریان به روش True RMS با دقت بالای ۰.۲ درصد (F.S.)
- اندازه‌گیری مستقیم تا ۵ آمپر (بدون نیاز به ترانس با دقت دو رقم اعشار)
- پشتیبانی از انواع ترانس جریان (CT) از رنج استاندارد تا ۶۰۰۰ آمپر
- ابعاد استاندارد تابلویی ۹۶×۴۸ میلی‌متر با نمایشگر دیجیتال بزرگ ۴ رقمی
- عملکرد پایدار در هارمونیک‌های فرد مرتبه ۳ تا ۱۳
- کارکرد در بازه فرکانسی ۵ تا ۱۰۰۰ هرتز سینوسی و غیر سینوسی
- ثبت و نمایش خطای جریان عبوری بیش از حد مجاز CT
- دارای تأییدیه رسمی از پژوهشگاه نیرو
- ۳ سال گارانتی تعویض و ۱۰ سال خدمات پس از فروش
خرید محصول :
پشتیبانی انلاین و تلفنی
شرایط فروش عمده و تکی
ارسال به سراسر ایران
ارسال سریع و رایگان
7 روز ضمانت بازگشت کالا
3,120,000 تومان
معرفی و مشخصات آمپرمتر دیجیتال تابلویی ۹۶×۴۸ مولتی رنج True RMS نیکو
معرفی و مشخصات آمپرمتر دیجیتال تابلویی ۹۶×۴۸ مولتی رنج True RMS نیکو انتخابی مناسب برای موقعی هست که می خواهید جریان مدار را به صورت پیوسته و کاملاً شفاف روی درب تابلو برق ببینید. این آمپرمتر دیجیتال تابلویی جریان متناوب (AC) را روی یک نمایشگر بزرگ ۴ رقمی نشان می دهد؛ تا ۵ آمپر را به صورت مستقیم و بدون نیاز به ترانس، و از ۵ تا ۶۰۰۰ آمپر را با اتصال به خروجی یا ثانویه ترانس جریان (CT) اندازه می گیرد.
ابعاد استاندارد ۹۶×۴۸ میلی متری این دستگاه، جایگزینی آن را با آمپرمترهای آنالوگ و دیجیتال دیگر آسان می کند. همچنین می توانید تمامی رنج های استاندارد ترانس جریان را به دستگاه معرفی نمایید و حتی خطای ذاتی CT را برای رسیدن به دقت بیشتر اصلاح کنید. یکی از ویژگی های آن مولتی رنج بودن آن است.
مشخصات و ویژگی های اصلی در یک نگاه
| مشخصه فنی | توضیحات و رنج کاری |
| روش اندازه گیری | True RMS با دقت ۰٫۲ درصد (F.S.)، کالیبره شده با تجهیزات پیشرفته |
| دقت در حضور هارمونیک | حفظ دقت ۰٫۲ درصد در حضور هارمونیک ها (فرد مرتبه ۳ تا ۱۳) و فرکانس ۵ تا ۱۰۰۰ هرتز |
| اندازه گیری مستقیم جریان | تا ۵ آمپر AC بدون نیاز به CT (نمایش تا ۲ رقم اعشار) |
| اندازه گیری با ترانس (CT) | پشتیبانی از تمامی رنج های استاندارد ترانس جریان از ۵ تا ۶۰۰۰ آمپر (ثانویه ۵ آمپر) |
| نوع جریان و نمایشگر | جریان متناوب AC، نمایشگر آمپرمتر دیجیتال تابلویی ۴ رقمی با وضوح بالا |
| بازه فرکانسی و هارمونیک | ۵ تا ۱۰۰۰ هرتز، کارکرد پایدار در هارمونیک های فرد مرتبه ۳ تا ۱۳ در کنار موج اصلی |
| ابعاد فیزیکی | استاندارد ۹۶×۴۸ میلی متر با عمق حدود ۱۰ سانت |
| تغذیه استاندارد | ۱۸۰ تا ۲۵۰ ولت AC تک فاز (امکان سفارش سازی برای ۳۸۰، ۱۱۰، ۲۴ و ۱۲ ولت) |
| خروجی و ترمینال | فاقد خروجی (فقط نمایش دهنده)؛ ترمینال ثابت روی دستگاه |
| شرایط محیطی | دمای کارکرد ۱۰- تا ۵۵+ درجه سانتی گراد، رطوبت محل نصب ۵ تا ۸۵ درصد |
| وزن | حدود ۱۲۵ گرم |
| ساخت و گارانتی | ساخت ایران، دارای تأییدیه پژوهشگاه نیرو، ۳ سال گارانتی تعویض و ۱۰ سال خدمات پس از فروش |
چرا True RMS دقیق تر از روش میانگین است؟
بیشتر آمپرمترهای ساده جریان را به روش میانگین اندازه می گیرند: موج یکسو می شود، میانگین آن حساب می شود و در یک ضریب ثابت (حدود ۱٫۱۱) ضرب می شود تا مقدار مؤثر به دست آید. این ضریب فقط برای موج سینوسی خالص درست است. اگر شکل موج به هر دلیلی تغییر کند، ضریب ثابت دیگر صادق نیست و عدد نمایش داده شده از جریان واقعی فاصله می گیرد. آنچه را نشان می دهد دقیق نخواهد بود.
در تابلوهای صنعتی بارهای مختلف و غیرخطی مثل اینورتر، درایو کنترل دور، یو پی اس و منابع تغذیه سوئیچینگ وجود دارد که شکل موج را از سینوسی خارج می کنند و هارمونیک به آن اضافه می شود. در روش True RMS ضریب ثابت فرض نمی کند؛ مقدار مؤثر را مستقیم از خود شکل موج حساب می کند (ریشه میانگین مربعات)، پس با هر شکل موجی عدد درست را آمپرمتر مولتی رنج نشان می دهد. مقدار مؤثر همان چیزی است که اثر جریان در کابل و تجهیزات مربوط به فاز عبور شده از ترانس جریان تعیین می کند. جریان همیشه و در همه شرایط واقعی خواهد بود.
| ویژگی | روش میانگین | True RMS |
| روش محاسبه | میانگین موج یکسو شده ضرب در ضریب ثابت | ریشه میانگین مربعات شکل موج |
| موج سینوسی خالص | نمایش درست | نمایش درست و منطقی |
| موج دارای هارمونیک یا اعوجاج | ضریب ثابت صادق نیست و خطا ایجاد می شود | مقدار مؤثر واقعی را نشان می دهد |
| بارهای غیرخطی (اینورتر، یو پی اس، درایو) | احتمال خطای قابل توجه | مناسب و دقیق |
| ارتباط با گرمای واقعی کابل و تجهیزات | مستقیم نیست | مقدار مؤثر معیار اثر حرارتی است |
عملکرد این آمپرمتر در بازه فرکانسی ۵ تا ۱۰۰۰ هرتز و در حضور هارمونیک های مرتبه ۳، ۵، ۷، ۹، ۱۱ و ۱۳ در کنار موج اصلی آزمایش و بررسی شده است و دقت ۰٫۲ درصد دستگاه آمپرمتر در حضور این هارمونیک ها حفظ می شود. این عملکرد دارای تأییدیه رسمی پژوهشگاه نیرو است.
نکته فنی: این تجهیز یک آمپرمتر دیجیتال اختصاصی برای سنجش و نمایش جریان خط یا همان فاز عبوری از ترانس جریان است و ابزاری برای تحلیل یا هارمونیک سنج مستقل نیست.
نحوه اتصال: اندازه گیری مستقیم یا استفاده از ترانس جریان (CT)
جریان تا ۵ آمپر AC:
نیازی به ترانس خارجی نیست؛ جریان مدار مستقیم به ترمینال های ورودی دستگاه وصل می شود و مقدار با دقت تا دو رقم اعشار نمایش داده می شود.
جریان بالاتر از ۵ آمپر (۵ تا ۶۰۰۰ آمپر):
در این روش کافی است سیم خروجی ثانویه ترانس جریان را به ترمینال‌های ورودی دستگاه وصل کنید و ضریب CT مورد نظر را روی آمپرمتر تنظیم نمایید…
ثانویه ترانس جریان استاندارد (…/5A) به آمپرمتر وصل می شود و ضریب ترانس از منوی تنظیمات انتخاب می شود
اصلاح خطای ترانس:
در صورت وجود خطای ذاتی در ترانس جریان، امکان کالیبراسیون و جبران خطا در دستگاه وجود دارد. به راحتی میتوانید انرا تغییر دهید.
ثبت خطای اضافه جریان:
اگر جریان مدار از سقف مجاز ترانس بیشتر شود، دستگاه نشانگر خطا را روشن و رخداد را ثبت می کند؛ خطای ذخیره شده قابل پاک کردن نیز می باشد
امنیت تنظیمات:
سیستم قفل خودکار پارامترها از تغییر ناخواسته مقادیر توسط اپراتور جلوگیری می کند
نکته مهم برای دقت: رنج ترانس جریان را تا حد ممکن نزدیک به جریان نامی مصرف کننده انتخاب نموده و به کلاس دقت ترانس جریان توجه کنید؛ هرچه کلاس آن پایین تر باشد، دقت اندازه گیری بالاتر خواهد بود.
کاربرد دستگاه و تفاوت آن با کنترل آمپر
این آمپرمتر برای پایش دیداری اپراتور روی تابلوهای توزیع اصلی و فرعی، مدار موتورها، پمپ ها و تجهیزات کارگاهی و کارخانجات مناسب است.
توجه مهم در انتخاب: این دستگاه فقط نمایش دهندهٔ جریان است و رلهٔ خروجی برای قطع و وصل مدار ندارد. اگر برای حفاظت الکتروموتور یا مدار به فرمان قطع اتوماتیک در اضافه جریان یا کاهش جریان نیاز دارید، به دسته محصولات کنترل آمپر نیکو مراجعه کنید.
راهنمای پیش از خرید و ابعاد نصب در تابلو
این دستگاه با ابعاد استاندارد ۹۶×۴۸ میلی‌متر تولید می‌شود؛ در صورتی که با محدودیت فضا روی درب تابلو مواجه هستید، میتوانید مدل باریک‌تر یعنی آمپرمتر ۷۵×۳۵ را بررسی نمایید.
- بررسی ابعاد برش: قاب جلوی این پنل میتر ۹۶×۴۸ میلی متر است. قبل از برش ورق تابلو، اندازه برش را مطابق راهنمای کاتالوگ در نظر بگیرید
- بررسی تعداد فاز مورد نیاز: این آمپرمتر تک کانال است و با یک ترانس جریان وضعیت یک فاز (یک خط) را نشان می دهد. برای پایش هم زمان سه فاز از مدل سه فاز (سه ترانس جریان) نیکو استفاده کنید
- انتخاب ولتاژ تغذیه: تغذیه استاندارد ۱۸۰ تا ۲۵۰ ولت AC است؛ برای ولتاژهای ۳۸۰، ۱۱۰، ۲۴ یا ۱۲ ولت می توانید دستگاه را به صورت سفارشی درخواست دهید
- مشاهده سایر مدل ها: برای مقایسه با سایر ابعاد یا مشاهده مدل های جریان مستقیم (DC)، به بخش آمپرمتر سر بزنید
خرید آمپرمتر مولتی رنج True RMS ۹۶×۴۸ نیکو
اگر دنبال آمپرمتر ۴ رقمی استاندارد ۹۶×۴۸ هستید که تا ۵ آمپر را مستقیم و تا ۶۰۰۰ آمپر را با ترانس جریان نشان دهد، این مدل انتخاب مناسبی است. مجموعه نیکو این آمپرمتر را در ایران تولید می کند و می توانید مستقیم از تولیدکننده بخرید. قیمت و موجودی در همین صفحه به روز است و جهت مشاوره فنی و خرید آمپرمتر دیجیتال تابلویی نیکو با واحد فروش در تماس باشید.
سؤالات متداول خریداران
آیا این آمپرمتر بدون ترانس جریان قابل استفاده است؟
بله؛ تا جریان ۵ آمپر AC به صورت مستقیم و با نمایش دو رقم اعشار اندازه گیری می شود.
حداکثر جریان قابل اندازه گیری با CT چقدر است؟
با اتصال ثانویه ترانس جریان استاندارد (…/5A) تا سقف ۶۰۰۰ آمپر در تمام رنج های استاندارد پوشش داده می شود.
آیا این مدل جریان هر سه فاز را نمایش می دهد؟
خیر؛ این دستگاه یک ورودی جریان دارد و یک فاز را پایش می کند. برای نمایش هم زمان سه فاز به مدل آمپرمتر سه فاز نیاز دارید. این محصول برای ارائه موجود است.
آیا برای اندازه گیری جریان DC قابل استفاده است؟
خیر؛ این مدل مخصوص جریان AC است. برای سیستم های DC از مدل های آمپرمتر DC نیکو در دسته بندی آمپرمتر استفاده کنید.
آیا مقدار CT قابل تنظیم و خطای احتمالی آنرا می توان اصلاح کرد؟
بله؛ ضرایب استاندارد ترانس جریان CT به سادگی قابل انتخاب است و امکان جبران و اصلاح خطای ترانس هم وجود دارد.
عملکرد True RMS در محیط های دارای هارمونیک چگونه است؟
این دستگاه در بازه فرکانسی ۵ تا ۱۰۰۰ هرتز و در حضور هارمونیک های فرد مرتبه ۳ تا ۱۳ مقدار مؤثر جریان را با دقت ۰٫۲ درصد نشان می دهد و دارای تأییدیه رسمی پژوهشگاه نیرو است.
تفاوت True RMS با آمپرمتر روش میانگین چیست؟
روش میانگین فقط برای موج سینوسی خالص درست است، اما True RMS مقدار مؤثر را مستقیم از شکل موج حساب می کند و در حضور هارمونیک و بارهای غیرخطی هم عدد درست و دقیق را نشان می دهد.
قیمت آمپرمتر مولتی رنج True RMS نیکو چقدر است؟
قیمت و موجودی در همین صفحه به روز است. برای راهنمایی پیش از خرید می توانید با کارشناسان فنی نیکو تماس بگیرید.
مدت گارانتی و خدمات پس از فروش چقدر است؟
این محصول ساخت ایران است و با ۳ سال گارانتی تعویض و ۱۰ سال خدمات پس از فروش و تأمین قطعات عرضه می شود.
| ابعاد دستگاه :در ابعاد استاندارد تولید شده و قابل جایگزین با برندهای دیگر است که این موضوع نشان از کیفیت و احترام به مشتری می باشد. | سایز استاندارد 96 * 48 |
|---|---|
| نوع نمایشگر دستگاه : | نمایشگر بزرگ 4 رقمی |
| ولتاژ ورودی منبع تغذیه : | تغذیه سوئیچینگ از 100 تا 250 ولت |
| فرکانس ورودی منبع تغذیه : | فرکانس 40 تا 60 هرتز برق شهر |
| رنج اندازه گیری و نمایش : | رنج های استاندارد ترانس جریان 5 تا 6000 آمپر |
| فرکانس جریان ورودی :فرکانس جریان ورودی در روش اندازه گیری True Rms برای انواع فرکانس ها و هارمونیک تا درجه 13 را با دقت بالا اندازه گیری می کند. | فرکانس جریان ورودی 5 تا 1000 هرتز در روش اندازه گیری True Rms برای انواع فرکانس ها و هارمونیک تا مرتبه 13 |
| نوع اندازه گیری دستگاه : | True RMS |
| نوع ورودی دستگاه : | جریان 5 آمپر ترانس جریان |
| نوع خروجی دستگاه : | فاقد خروجی می باشد |
| قابلیت نصب : | بر روی تابلو های برق |
| نوع ترمینال دستگاه : | ترمینال ثابت بر روی دستگاه |
| مدت گارانتی : | سه سال گارانتی |
| دمای محیط کارکرد دستگاه : | از – 10 درجه تا + 55 درجه سانتیگراد |
| میزان رطوبت محل نصب : | رطوبت 5 الی 85 درصد |
| وزن دستگاه : | حدود 125 گرم |
| نام برند دستگاه :نیرو نیک پرداز کهربا تنها تولیدکننده تجهیزات اندازه گیری و نمایشگرهای تابلویی میکروپرسسوری در ایران با نام تجاری niko بخدمت صنعتگران | niko |
| کشور سازنده : | تولید ایران |
