آمپرمتر ۵۰ آمپر True RMS نیکو

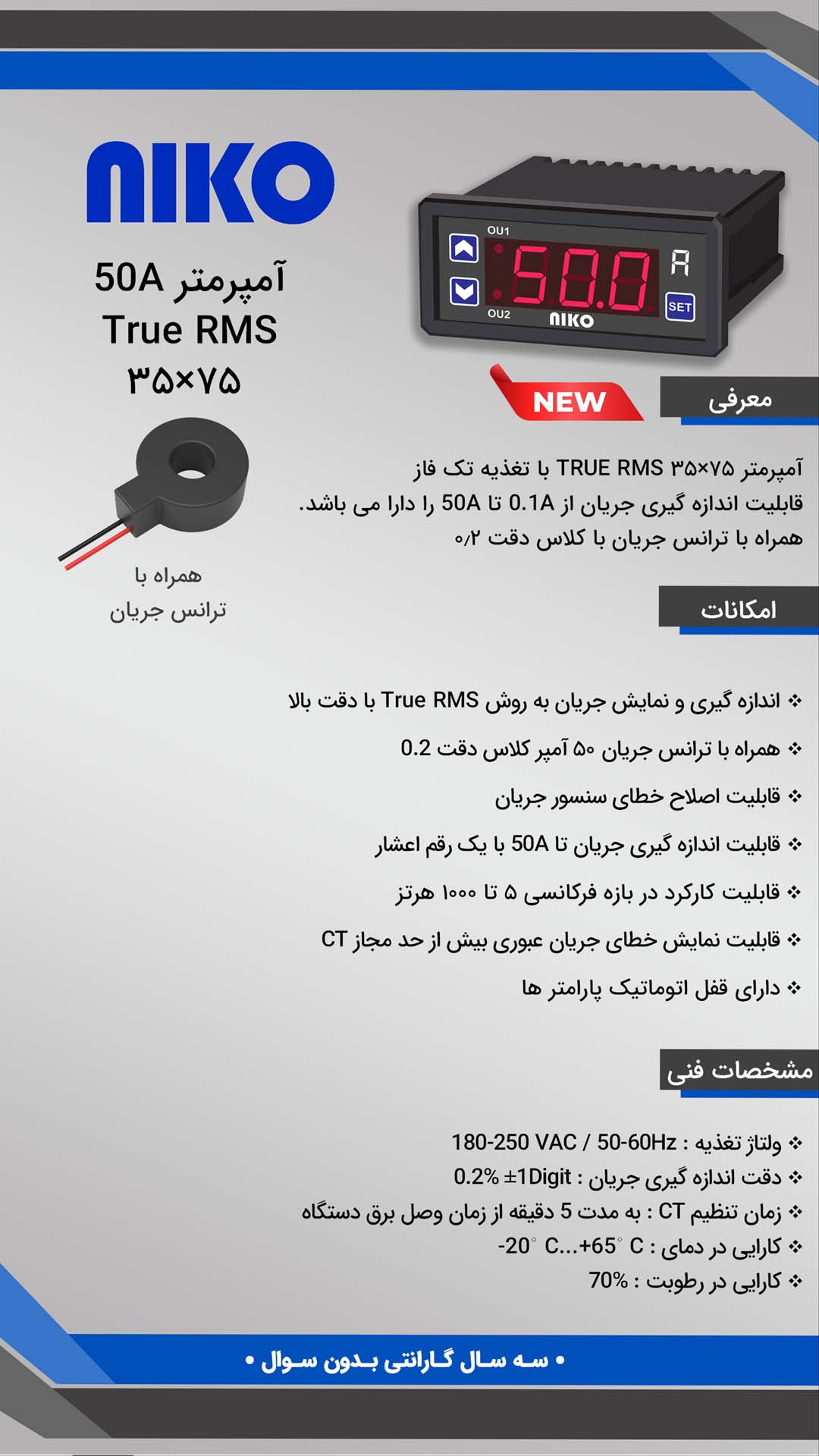

آمپرمتر ۵۰ آمپر True RMS نیکو یک نمایشگر جریان تک فاز با ابعاد استاندارد ۳۵×۷۵ است که همراه با ترانس جریان عرضه می‌شود. آمپرمتر ۵۰ آمپر جریان را از ۰٫۱ تا ۵۰ آمپر و با یک رقم اعشار روی نمایشگر ۳ رقمی نشان می‌دهد. چون اندازه‌گیری به روش True RMS انجام می‌شود، فقط به جریان سینوسی تمیز محدود نیست و در شکل موج‌های غیرسینوسی هم جریان عبوری از ترانس جریان ۵۰ آمپر را با دقت بالا نمایش می‌دهد.

اگر یک آمپر متر دیجیتال تابلویی برای نمایش جریان مصرفی تا ۵۰ آمپر می‌خواهید و تمایل ندارید ترانس جریان یا CT جداگانه‌ای بخرید، این مدل دقیقاً برای همین کار طراحی شده است. CT داخل جعبه است و با خود دستگاه تعریف شده. بزرگ‌ترین مزیت آمپرمتر ۵۰ آمپر True RMS نیکو هم همین است که برای اندازه‌گیری، به ترانس جریان جداگانه نیاز ندارید.

True RMS در آمپرمتر ۵۰ آمپر چه فایده‌ای دارد؟

آمپرمترهای معمولی برای موج سینوسی تنظیم می‌شوند. اما در خیلی از تابلوها جریان سینوسی تمیز نیست. دیمر، درایو موتور، منبع تغذیه‌ی سوئیچینگ و اینورتر جریانی با شکل موج غیرسینوسی ایجاد می‌کنند. در روش True RMS دستگاه مقدار مؤثر واقعی جریان (RMS) را اندازه می‌گیرد و فرضش این نیست که موج حتماً سینوسی باشد.

این آمپرمتر ۵۰ آمپر در بازه‌ی فرکانسی ۵ تا ۱۰۰۰ هرتز به‌خوبی کار می‌کند و انواع شکل موج را درست نشان می‌دهد. دقت آن ±۰٫۲٪ تمام مقیاس به‌اضافه‌ی ۱ دیجیت است. پس اگر سیگنال شما در همین بازه است، می‌توانید به عددی که روی نمایشگر می‌بینید اعتماد کنید. برای فرکانس‌های خارج از محدوده‌ی ۵ تا ۱۰۰۰ هرتز استفاده از این دستگاه توصیه نمی‌شود.

ترانس جریان همراه آمپرمتر ۵۰ آمپر

آمپرمتر ۵۰ آمپر با CT مخصوص خودش عرضه می‌شود، یعنی ترانس جریان (CT) ۵۰ آمپر با کلاس دقت ۰٫۲ همراه دستگاه است. به CT اصطلاحاً ترانسفورماتور جریان هم می‌گویند. چون CT از قبل مشخص است، لازم نیست نسبت تبدیل آن را انتخاب کنید یا ترانس جداگانه تهیه کنید. اگر دوست دارید درباره‌ی انواع ترانس جریان و روش انتخاب آن بیشتر بدانید، راهنمای انتخاب و نصب ترانس جریان (CT) را ببینید.

تنظیم دقیق CT

هر ترانس جریان ممکن است با افزایش طول سیم ارتباطی مقدار کمی خطا داشته باشد. اگر لازم شد، در این دستگاه می‌توانید مقدار CT را از ۴۷٫۵ تا ۵۲٫۵ تغییر دهید تا این خطا جبران شود و دقت اندازه‌گیری بالاتر برود. وقتی دستگاه وارد مرحله‌ی تنظیم دقیق می‌شود، اعداد روی نمایشگر چشمک می‌زنند. مقدار دلخواه را که انتخاب و ذخیره کنید، دستگاه به حالت نمایش جریان برمی‌گردد. یادتان باشد تنظیم CT فقط در ۵ دقیقه‌ی ابتدای وصل برق ممکن است.

نکات سیم‌کشی و اتصال

• استفاده از ترانس جریان همراه دستگاه الزامی است. استفاده از CT دیگر یا اتصال مستقیم جریان به ورودی اندازه‌گیری مجاز نیست.
• اول سیم‌کشی CT را کامل و درست انجام دهید و بعد برق تغذیه‌ی دستگاه را وصل کنید.
• سیم تا سطح مقطع ۱۶ میلی‌متر مربع از داخل CT عبور می‌کند و می‌توانید CT را داخل داکت تابلو قرار دهید.
• برای افزایش طول سیم ترانس جریان (CT) از سیم ۰٫۵ میلی‌متر مربع یا ضخیم‌تر استفاده کنید.
• اتصال نادرست باعث باطل شدن گارانتی دستگاه می‌شود.

مشخصات فنی آمپرمتر ۵۰ آمپر نیکو

این آمپرمتر برای چه کاربردهایی مناسب است؟

این مدل یک آمپرمتر تک رنج True RMS است؛ یعنی فقط برای ظرفیت ۵۰ آمپر و فقط با ترانس جریان همراهش کار می‌کند. در عوض ساده است. کار اصلی‌اش نمایش جریان یک مصرف‌کننده‌ی تک فاز روی درب تابلو است و خروجی رله ندارد. امکان قفل خودکار پارامترها را هم دارد و اگر جریان عبوری از حد مجاز CT بیشتر شود، خطا را روی نمایشگر نشان می‌دهد. اگر بارتان دیمر، درایو موتور، منبع تغذیه‌ی سوئیچینگ یا اینورتر است و جریانش سینوسی نیست، قابلیت True RMS به کارتان می‌آید.

اگر چند ظرفیت مختلف یا CT با نسبت دلخواه لازم دارید، آمپرمتر ۳۵×۷۵ مولتی رنج نیکو که با CT تا ۸۰۰ آمپر کار می‌کند انتخاب مناسب‌تری است. برای دیدن بقیه‌ی مدل‌ها هم می‌توانید سری به آمپرمترهای تابلویی نیکو بزنید.

نصب و گارانتی

برش تابلو برای این آمپرمتر ۵۰ آمپر ۷۲×۲۹ میلی‌متر است. برای آشنایی با اصول کلی سیم‌کشی و بستن آمپرمتر در مدار، روش نصب آمپرمتر در تابلو را بخوانید. اما سیم‌کشی همین مدل را حتماً طبق نقشه‌ی راهنمای نصب همراه دستگاه انجام دهید، چون ترانس جریان آن خاص خودش است.

این محصول ۳ سال ضمانت تعویض بدون سوال دارد (با شرایطی که در بخش سؤالات متداول آمده) و خدمات پس از فروش هم برای آن در نظر گرفته شده است. اگر دنبال یک آمپرمتر ۵۰ آمپر دقیق و باکیفیت برای تابلوی خود هستید، آن را به سبد خرید خود اضافه کنید.

سؤالات متداول

آمپرمتر ۵۰ آمپر True RMS نیکو چه بازه‌ای از جریان را نشان می‌دهد؟

از ۰٫۱ تا ۵۰ آمپر. نمایشگر ۳ رقمی است و جریان را با یک رقم اعشار نشان می‌دهد.

آیا آمپرمتر ۵۰ آمپر با CT همراه عرضه می‌شود؟

بله. ترانس جریان ۵۰ آمپر با کلاس دقت ۰٫۲ همراه دستگاه است و نیازی به تهیه‌ی CT جداگانه نیست.

آیا می‌توان از ترانس جریان دیگری استفاده کرد؟

خیر. این دستگاه فقط با ترانس جریان همراه خودش کار می‌کند. استفاده از CT دیگر یا اتصال مستقیم جریان به ورودی دستگاه مجاز نیست.

نحوه اتصال CT به آمپرمتر چگونه است؟

طبق نقشه‌ی راهنمای نصب همراه دستگاه، سیم‌های CT را به ترمینال‌های مربوطه وصل کنید. سیم مدار هم از داخل CT عبور می‌کند و سطح مقطع تا ۱۶ میلی‌متر مربع پشتیبانی می‌شود. اول سیم‌کشی CT را کامل کنید و بعد برق دستگاه را وصل کنید.

آیا این مدل خروجی رله دارد؟

نه. این آمپرمتر فقط نمایش‌دهنده است و جریان را اندازه می‌گیرد و نشان می‌دهد.

آیا برای اندازه‌گیری جریان DC مناسب است؟

اندازه‌گیری در این دستگاه با ترانس جریان (CT) انجام می‌شود و تغذیه‌ی آن هم AC است. بنابراین برای اندازه‌گیری جریان متناوب (AC) در نظر گرفته شده است. برای اندازه‌گیری جریان مستقیم (DC) باید از یک آمپرمتر DC نیکو استفاده کنید.

شرایط ضمانت تعویض چیست؟

این محصول ۳ سال ضمانت تعویض بدون سوال دارد، با این شرایط:

• از تاریخ چاپ‌شده روی برچسب بیش از ۳ سال نگذشته باشد.
• وضعیت فیزیکی دستگاه سالم باشد و برچسب‌های آن حفظ شده باشد.
• دستگاه توسط افراد غیرمسئول تعمیر یا دستکاری نشده باشد.
