آمپرمتر DC مولتی‌رنج شنت 75mV نیکو

آمپرمتر DC مولتی‌رنج شنت 75mV نیکو، ابعاد ۹۶×۴۸ میلی‌متر

آمپرمتر DC مولتی‌رنج با شنت 75mV نیکو برای نمایش جریان مستقیم (DC) در تجهیزاتی مانند شارژرهای باتری، یکسوسازها و تابلوهای صنعتی DC استفاده می‌شود.

آمپرمتر دیجیتال DC با نمایشگر بزرگ ۴ رقمی، ورودی دستگاه ۷۵ میلی ولت شنت را دریافت می کند و جریان را تا ۱۰۰۰۰ آمپر اندازه گیری و نمایش می دهد.

این آمپرمتر DC مولتی رنج است و می تواند رنج های استاندارد شنت های 75 میلی ولت از ۰ تا ۱۰۰۰۰ آمپر را از ورودی دریافت و نمایش دهد. تعداد ارقام اعشار نمایش جریان هم قابل تنظیم است. ابعاد استاندارد ۹۶×۴۸ میلی متری آن جایگزینی با آمپرمترهای استاندارد دیگر را ساده می کند و تغذیه سوئیچینگ تک فاز آن با برق ۱۰۰ تا ۲۵۰ ولت AC کار می کند. ورودی برق آمپرمتر DC با ورودی شنت آن مستقل و ایزوله هست.

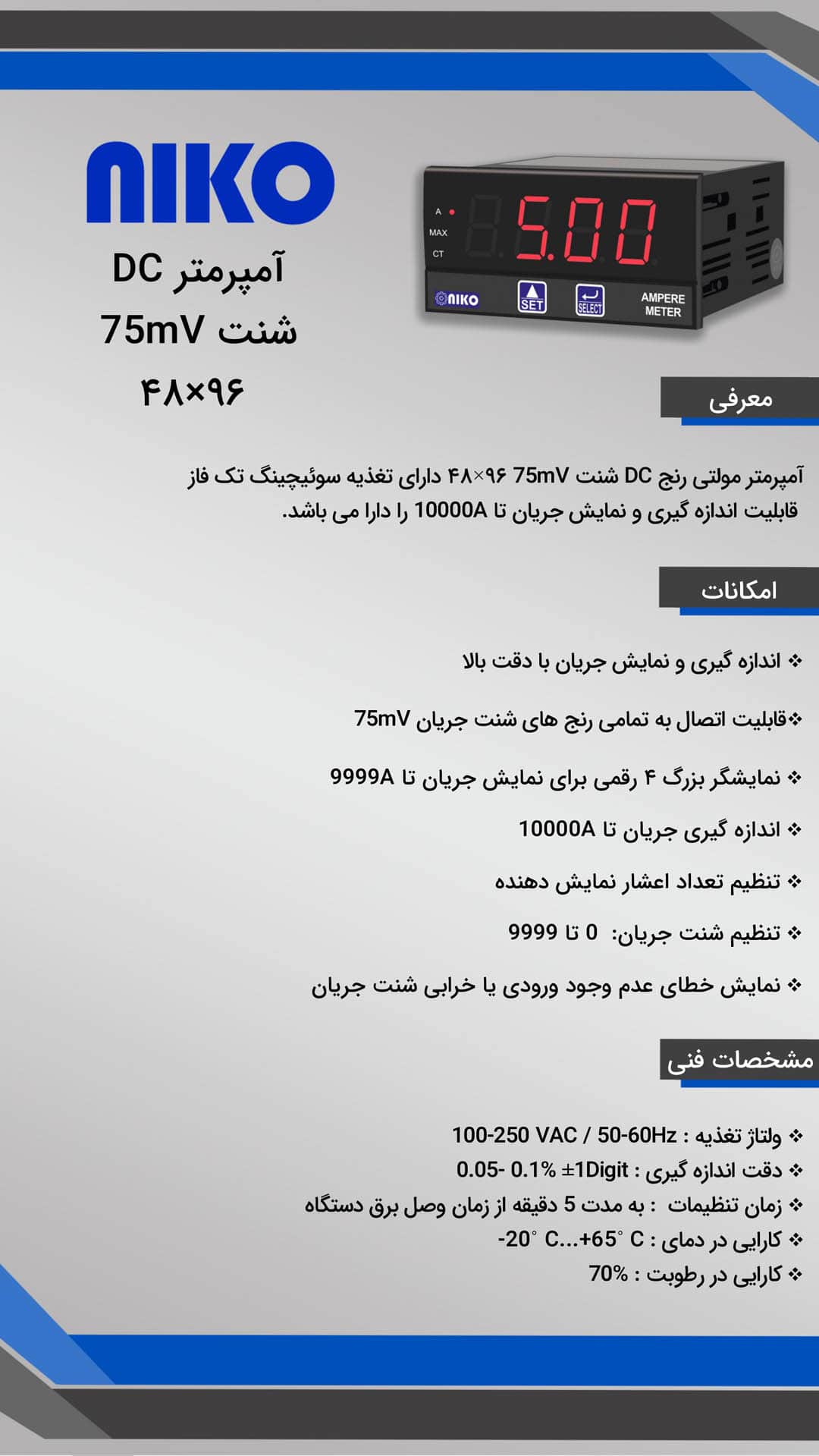

مشخصات و ویژگی های اصلی در یک نگاه

شنت 75mV چیست و چطور به آمپرمتر DC وصل می شود؟

آمپرمتر DC مولتی‌رنج برند نیکو برای اندازه‌گیری جریان مستقیم از شنت خارجی که به ورودی 75mV متصل می گردد استفاده می‌کند. شنت متناسب با جریان مدار، سیگنال ولتاژ متناسب با جریان را به ورودی اندازه‌گیری دستگاه می‌دهد و آمپرمتر بر اساس مقدار تنظیم‌شده برای شنت، جریان را نمایش می‌دهد.

در نتیجه برای جریان های بالا از مقاومت شنت جهت اندازه گیری جریان استفاده می شود. شنت دارای مقاومت بسیار کوچک و دقیق است که در مسیر جریان قرار می گیرد. وقتی جریان مدار از شنت عبور می کند، دو سر آن یک ولتاژ کم از ۰ تا ۷۵ میلی ولت متناسب با تغییرات جریان ایجاد می شود. ورودی آمپرمتر DC این ولتاژ کم را دریافت و اندازه گیری می کند و با توجه به مقداری که برای شنت تنظیم کرده اید، آن را به آمپر تبدیل و نمایش می دهد. مثلاً با شنت ۱۰۰ آمپر / ۷۵ میلی ولت، مقدار شنت را روی ۱۰۰ تنظیم می کنید.

برای اندازه گیری جریان باید شنت 75mV متناسب با جریان مدار نصب شود. ورودی دستگاه برای سیگنال ۷۵ میلی ولت طراحی شده است و اگر ورودی از این مقدار بیشتر شود، دستگاه خطای ovr نشان می دهد.

نحوه تنظیم پارامترها

پس از وصل کردن برق و ورودی شنت مطابق نقشه راهنمای نصب، دو پارامتر تنظیم می شود:

• H_SC (مقدار شنت): جریان نامی شنت متصل به دستگاه، از ۰ تا ۹۹۹۹
• DoT (اعشار): تعداد ارقام اعشار نمایش، از صفر تا سه رقم

مثال: اگر H_SC روی ۳۰٫۰ و DoT روی ۱ تنظیم شود، دستگاه برای شنت ۳۰ آمپر تنظیم شده و جریان را با یک رقم اعشار نمایش می دهد.

قفل خودکار: آمپرمتر DC مولتی‌رنج مقادیر پارامترها را تا ۵ دقیقه پس از روشن شدن اجاره تنظیم می دهد. بعد از آن قفل می شود تا اپراتور ناخواسته تنظیمات را تغییر ندهد. برای تنظیم مجدد، برق دستگاه را قطع و وصل کنید.

توجه مهم: ورودی شنت 75mV روی ترمینال های ۱ (+) و ۲ (−) و تغذیه ۱۰۰ تا ۲۵۰ ولت AC روی ترمینال های ۸ (P) و ۹ (N) وصل می شود. قبل از روشن کردن دستگاه از اتصال صحیح برق ورودی و شنت جریان مطمئن شوید؛ اتصال برق شهر به ورودی شنت به دستگاه آسیب می زند و اتصال نادرست گارانتی را باطل می کند.

تذکر: برای آشنایی بیشتر با نحوه اتصال آمپرمتر و نکات نصب آن، راهنمای روش نصب آمپرمتر را مطالعه کنید.

کاربرد آمپرمتر DC با شنت

این آمپرمتر جریان DC را برای اپراتور روی تابلو نشان می دهد و در برخی از موارد زیر کاربرد دارد:

• پایش جریان شارژ و دشارژ در شارژرهای باطری، شارژرهای صنعتی و سیستم های UPS
• رکتیفایرها و یکسوسازهای صنعتی، تجهیزات آبکاری و منابع تغذیه DC
• تابلوهای توزیع و کنترل DC صنعتی و مانیتورینگ سیستم های خورشیدی
• تجهیزات تغذیه سایت های مخابراتی و درایو و کنترل موتورهای DC
• در تجهیزات حفاظت کننده های خطوط لوله های گاز

نکته: این آمپرمتر DC مولتی‌رنج برای اندازه‌گیری جریان مستقیم (DC) با استفاده از شنت خارجی 75mV طراحی شده است. برای اندازه‌گیری جریان متناوب (AC)، مشخصات آمپرمتر مولتی‌رنج True RMS نیکو را مشاهده کنید.

راهنمای پیش از خرید

• نوع جریان: آمپرمتر DC مولتی‌رنج نیکو مخصوص اندازه‌گیری جریان مستقیم است و از ورودی شنت 75mV استفاده می‌کند؛ این مدل برای اندازه‌گیری جریان AC طراحی نشده است.
• جریان نامی شنت: شنت را متناسب با بیشترین جریان مدار انتخاب نمایید و همان مقدار را در پارامتر H_SC وارد کنید
• ابعاد برش تابلو: قاب جلوی دستگاه ۹۶×۴۸ میلی متر است؛ قبل از برش ورق، اندازه را مطابق کاتالوگ بررسی کنید.
• برق تغذیه: ۱۰۰ تا ۲۵۰ ولت AC با فرکانس ۵۰ تا ۶۰ هرتز
• مشاهده سایر مدل ها: برای مقایسه با سایر ابعاد و مدل ها، به بخش انواع آمپرمتر نیکو سر بزنید.

اگر علاوه بر نمایش جریان، به قابلیت کنترل آمپر و خروجی رله نیاز دارید، انواع کنترل آمپر نیکو را مشاهده کنید.

خرید آمپرمتر DC مولتی‌رنج شنت 75mV نیکو

اگر دنبال آمپرمتر DC دیجیتال ۴ رقمی استاندارد ۹۶×۴۸ برای اندازه گیری جریان DC با شنت 75mV هستید، این مدل انتخاب مناسبی برای شما هست. محصول در ایران ساخته می شود و می توانید مستقیم از تولیدکننده بخرید. قیمت و موجودی در همین صفحه به روز است و برای راهنمایی پیش از خرید می توانید با کارشناسان فنی نیکو تماس بگیرید. می توانید از مشاوره رایگان برای انتخاب بهتر آمپرمتر DC مولتی‌رنج و دیگر محصولات بهره مند شوید. همواره مشتاق شنیدن صدای گرم شما هستیم.

سؤالات متداول خریداران

آیا این آمپرمتر برای جریان AC هم قابل استفاده است؟

خیر؛ این مدل مخصوص جریان DC با ورودی شنت 75mV است. برای جریان AC از آمپرمتر مولتی رنج True RMS نیکو استفاده کنید.

آیا برای اندازه گیری به شنت نیاز دارم؟

بله؛ ورودی آمپرمتر DC مولتی‌رنج سیگنال ۷۵ میلی ولت شنت است، پس باید شنت 75mV متناسب با جریان مدار نصب شود.

حداکثر جریان قابل اندازه گیری چقدر است؟

جریان ۰ تا ۱۰۰۰۰ آمپر اندازه گیری می شود و نمایشگر ۴ رقمی جریان را تا ۹۹۹۹ آمپر نشان می دهد. مقدار شنت از ۰ تا ۹۹۹۹ قابل تنظیم است.

دقت اندازه گیری این آمپرمتر چقدر است؟

۰٫۰۵ تا ۰٫۱ درصد ± ۱ رقم.

تعداد ارقام اعشار قابل تنظیم است؟

بله؛ با پارامتر DoT می توانید تعداد ارقام اعشار از صفر تا سه رقم تنظیم کنید.

اگر ورودی شنت قطع باشد یا از ۷۵ میلی ولت بیشتر شود چه می شود؟

دستگاه خطا نمایش می دهد. اگر ورودی بیش از حد مجاز (۷۵ میلی ولت) باشد، عبارت ovr نشان داده می شود؛ در صورت نبود ورودی یا خرابی شنت هم خطا نمایش می دهد.

ولتاژ تغذیه دستگاه چقدر است؟

تغذیه سوئیچینگ تک فاز ۱۰۰ تا ۲۵۰ ولت AC با فرکانس ۵۰ تا ۶۰ هرتز.

چرا بعد از چند دقیقه نمی توانم پارامترها را تغییر دهم؟

قفل خودکار تنظیمات فعال است و مقادیر فقط تا ۵ دقیقه پس از روشن شدن قابل تنظیم است. برای تنظیم مجدد برق دستگاه را قطع و وصل کنید.

قیمت آمپرمتر DC شنت 75mV نیکو چقدر است؟

قیمت و موجودی در همین صفحه به روز است. برای راهنمایی پیش از خرید می توانید با کارشناسان فنی نیکو تماس بگیرید.

بطور کلی آمپرمتر DC با شنت 75mV تولید می گردد ؟

خیر. آمپرمتر DC مولتی‌رنج نیکو علاوه بر ورودی شنت 75mV، طبق سفارش مشتری با ورودی‌های شنت 50mV و 100mV نیز قابل تولید و عرضه است. این سفارشی‌سازی بدون هزینه اضافی انجام می‌شود.

گارانتی این محصول چگونه است؟

آمپرمتر DC مولتی‌رنج با ۳ سال ضمانت تعویض، به شرط اینکه از تاریخ چاپ شده روی برچسب بیش از ۳ سال نگذشته باشد، وضعیت فیزیکی دستگاه سالم و برچسب آن محفوظ باشد و دستگاه توسط افراد غیرمسئول شرکت تعمیر یا دستکاری نشده باشد. همچنین دستگاه باید مطابق نقشهٔ نصب به درستی وصل شده باشد.
